Productparameters
1. Modelvoorbeeld: NRV-VS-F1 30/40/50/63/75/90/110
2. Bereik overbrengingsverhouding: 5~100 (gewone modellen)
3. Ingangsvermogen: 0,12 kW~18,5 kW
4. Uitgangskoppel: 15N·m~2500N·m
5. Ingangssnelheid: ≤1800r/min (aanbevolen waarde)
6. Installatievorm: Flenstype (speciale flensinterface type F1, geschikt voor B5/B14 standaardmotor)
7. Efficiëntie: 75%~92% (dynamisch aangepast volgens overbrengingsverhouding en belasting)
8. Gewicht: 2,5kg~150kg (neemt toe met model)
9. Beschermingsniveau: IP66 (verbeterde stof- en waterbestendigheid)
10. Bedrijfstemperatuur: -25℃~ 100℃ (tolerantietemperatuur op korte termijn kan 120℃ bereiken)

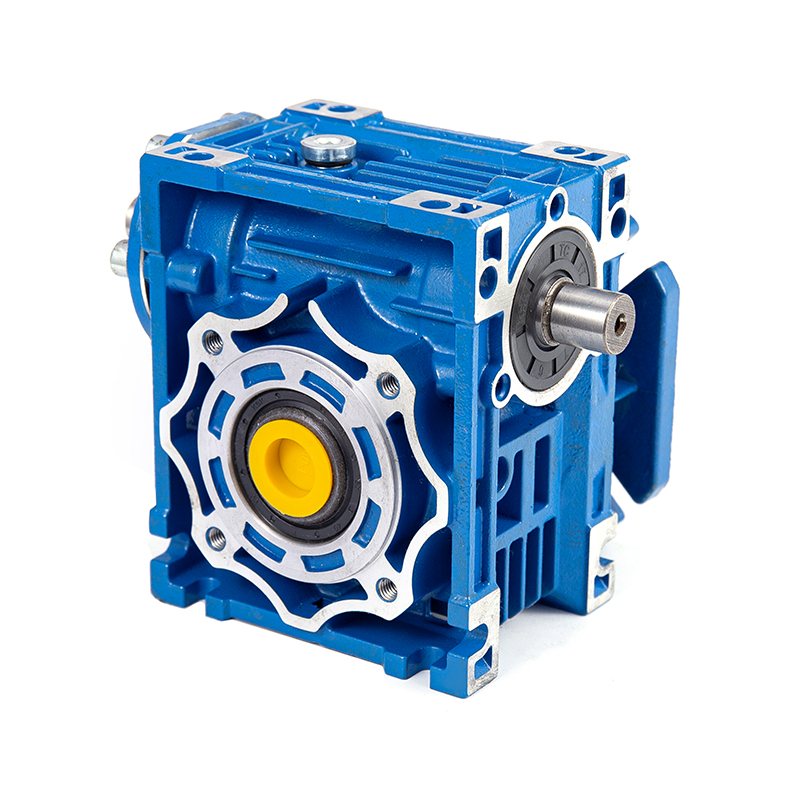

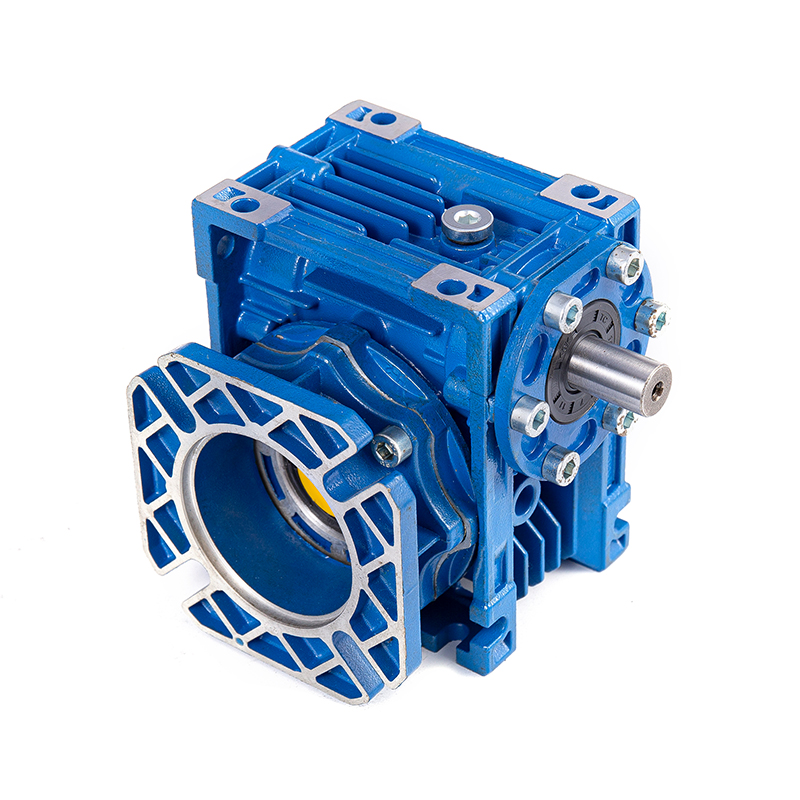

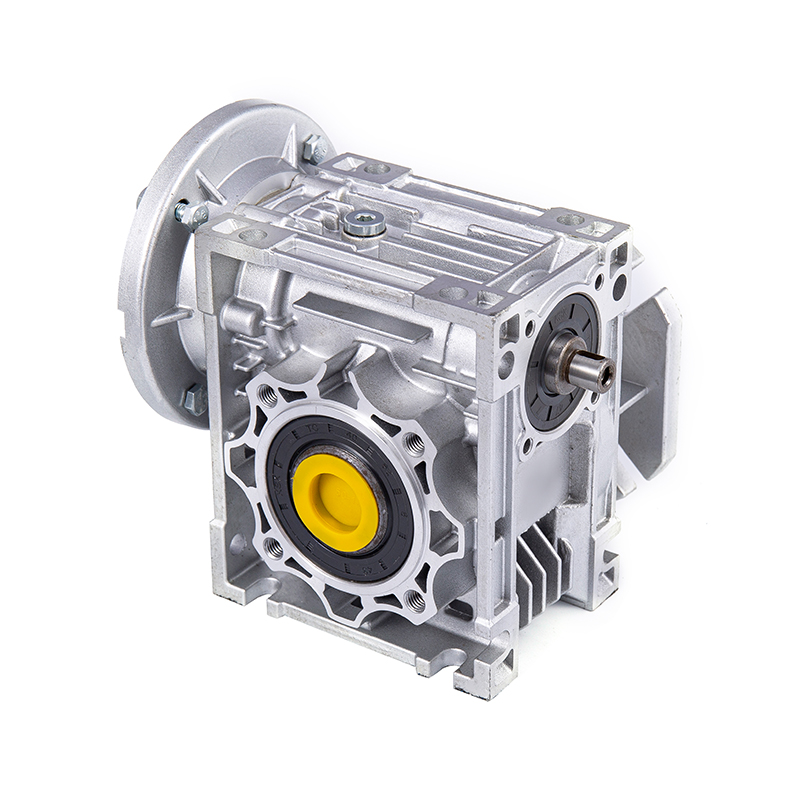

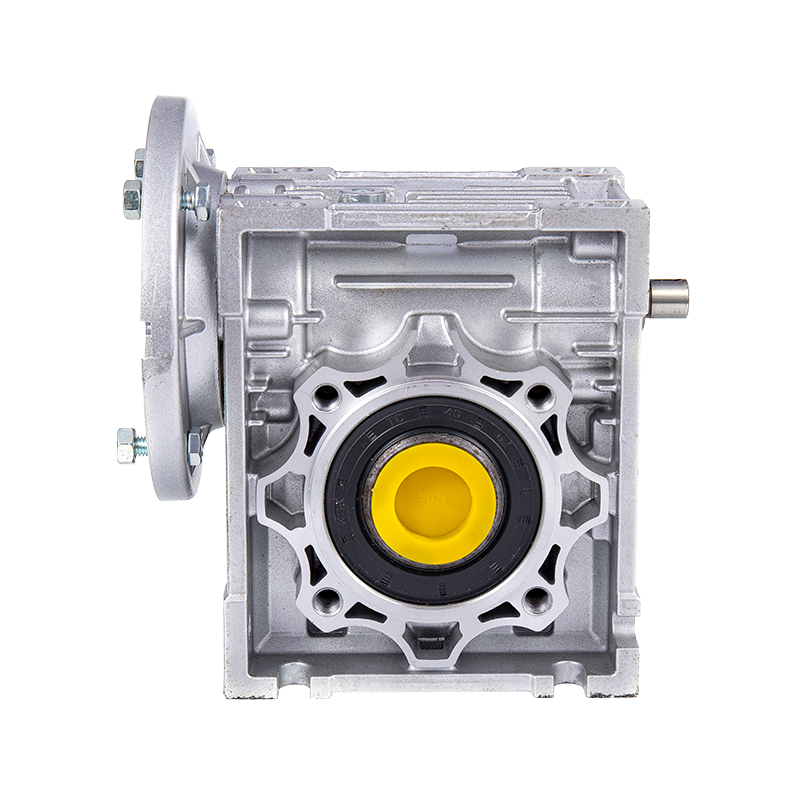

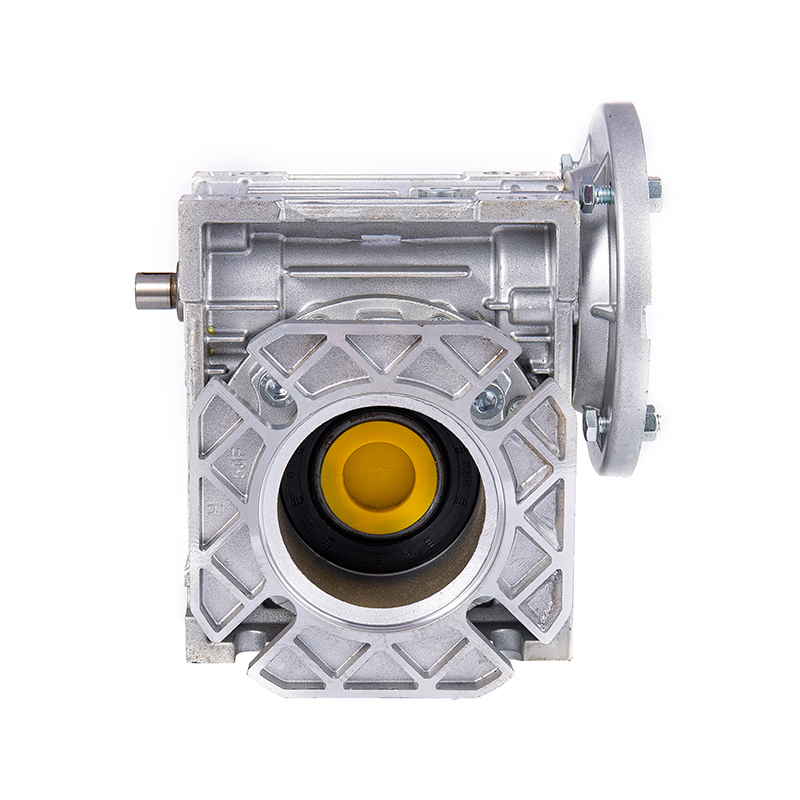

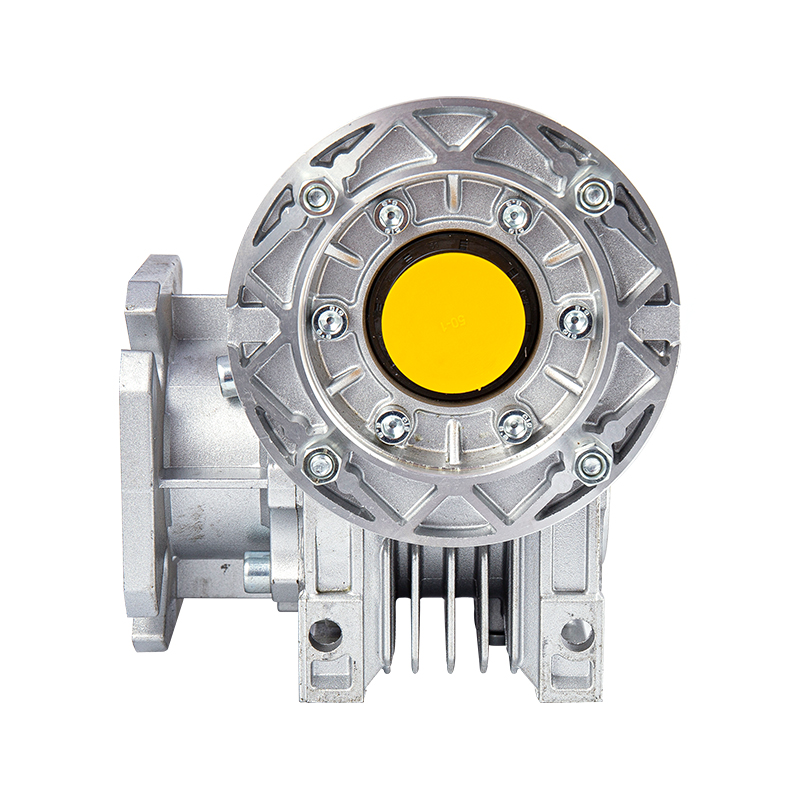

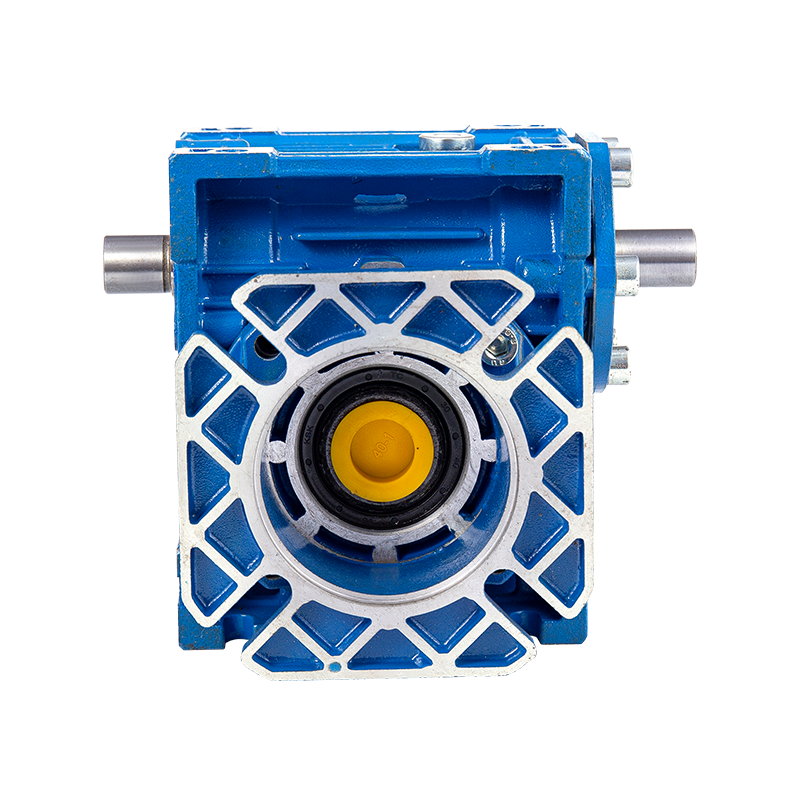

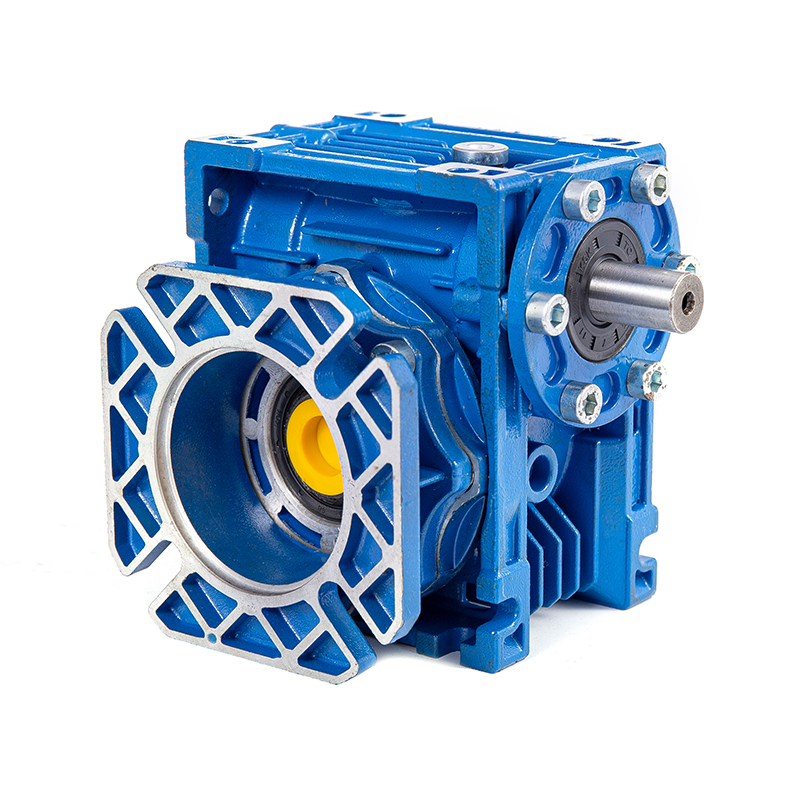

NRV-VS-F1 wormwielreductor is een precisiereductieapparaat op basis van wormwieloverbrenging, ontworpen voor industriële scenario's met hoge precisie en hoge betrouwbaarheid.
De kernfuncties zijn onder meer:
- Wormwielstructuur: De worm maakt gebruik van een hoogfrequent blusproces van 45 # staal en het wormwiel gebruikt tinbronsmateriaal om een evenwicht te bereiken tussen hoge sterkte en slijtvastheid.
- Speciale flensinterface (type F1): Optimaliseer de flensgrootte en de positie van het boutgat, pas deze aan aan servomotoren, stappenmotoren en algemene asynchrone motoren en verminder de behoefte aan installatieadapters.
- Modulaire uitbreiding: Ondersteunt meertraps serie- of parallelle configuratie en breidt flexibel de overbrengingsverhouding en het uitgangskoppel uit.
- Smeringsontwerp: Ingebouwd duurzaam vet (optioneel smeermiddel van voedingskwaliteit), geschikt voor schone omgevingen.
Industriële automatisering: Robotarmgewrichtaandrijving, geautomatiseerde assemblagelijn, precisiepositioneringsplatform.
- Nieuwe energieapparatuur: Fotovoltaïsche volgbeugelaanpassing, variabel pitchsysteem voor windenergieopwekking.
- Medische apparatuur: Rotatiemechanisme van de CT-machine, transmissiemodule voor chirurgische robots.
- Voedselverwerking: Aseptische vulmachine, mengtankaandrijving, krachtoverbrenging van verpakkingsmachines.
- Spoorvervoer: Aandrijving platformveiligheidsdeur, afstelling wagenventilatiesysteem.
1. Zeer nauwkeurige transmissie
- De ingrijpingsspeling van het wormwiel is verstelbaar (≤0,05 mm), geschikt voor nauwkeurige positioneringscontrole.
2. Verbeterde afdichtingsprestaties
- Labyrintafdichtingsstructuur met dubbele lipolieafdichting om te voorkomen dat vetlekkage en externe verontreinigingen binnendringen.
3. Bestand ontwerp tegen hoge temperaturen
- De behuizing is gemaakt van ADC12-spuitgieten van een aluminiumlegering, met uitstekende warmteafvoerprestaties en ondersteunt werking op korte termijn bij hoge temperaturen.
4. Lage speling en hoge stijfheid
- De uitgaande as is gehard en getemperd en het radiale draagvermogen is met 20% verhoogd, wat geschikt is voor zwenkscenario's met zware belasting.
5. Intelligente compatibiliteit
- Optionele encoderinterface of remmodule kan worden gebruikt om te voldoen aan de closed-loop-besturingsvereisten van het servosysteem.
6. Groen en energiebesparend
- Geoptimaliseerd tandontwerp vermindert wrijvingsverlies en de uitgebreide energie-efficiëntieverhouding is verhoogd tot meer dan 90%.
7. Veiligheidsredundantie
- Dubbele zelfremmende functie (mechanische zelfremmende optionele elektromagnetische rem) om het veilig parkeren van verticale ladingen te garanderen.
Het technische proces van wormwielreductiemiddelen integreert de drie kernvoordelen van zeer sterke materialen, precisieverwerking en modulair ontwerp. Door middel van carboneren en blussen, CNC-tandwielslijpen, dubbele afdichtingsstructuur en andere innovatieve processen wordt een balans bereikt tussen hoge precisie, hoge betrouwbaarheid en aanpassingsvermogen aan de omgeving. De proceskosten zijn relatief hoog, maar het is geschikt voor industriële scenario's met strikte prestatie-eisen, zoals automatisering, nieuwe energie en medische apparatuur.
Voor exclusieve aanbiedingen en de nieuwste aanbiedingen kunt u zich aanmelden door hieronder uw e-mailadres in te voeren.
Introductie Precisie, stabiliteit en bestuurbaarheid worden essentiële indicatoren in moderne hef- en positioneringssystemen. Terwijl industrieën zich in de richting van slimmere en efficiëntere workflows bewegen, spelen verticale motion control-apparaten een st...
View MoreVandaag zijn we blij dat het laden van een volle container in onze fabriek de eerste container is die rechtstreeks door onze verkoopafdeling wordt geëxporteerd. Sinds 2009 is onze fabriek, als hoofdfabrikant van versnellingsbakreductoren, een betrouwbare leverancier geworde...
View MoreIn moderne industriële systemen is wormwielkasten spelen een cruciale rol bij het bereiken van een hoge koppeloverbrenging in compacte ruimtes. Het selecteren van de juiste wormwielkast voor een specifieke toepassing vereist een grondig begrip van de operationele...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. is gevestigd in het industriële en commerciële centrum van China, dicht bij de Shanghai-Hangzhou-Ningbo Expressway en de internationale luchthaven Xiaoshan, met een superieure geografische ligging, technische middelen en culturele omgeving. De producten van het bedrijf worden door het hele land goed verkocht en geëxporteerd naar Europa, Amerika, het Midden-Oosten, Zuid-Azië en Australië. Na jaren van snelle ontwikkeling is het bedrijf uitgegroeid tot een ruggengraatonderneming van Hangzhou's "Hometown of Reducers", gespecialiseerd in onderzoek en ontwikkeling, productie en verkoop van NRV-VS-F1 wormwiel-snelheidsreductoren .
1. Technische kernvoordelen van NRV-VS-F1 wormwielreductiemiddel
Dit product maakt gebruik van een hoogwaardige behuizing van aluminiumlegering, die de kenmerken heeft van mooi, lichtgewicht en nooit roestend. Het wordt veel gebruikt in de lichte industrie, de chemische industrie, de voedingsmiddelen-, verpakkings-, glasmachine-, keramiek-, farmaceutische en andere industrieën, evenals in verschillende productieautomatiseringslijnen, transportlijnen, assemblagelijnen, enz. die snelheidsregeling vereisen.
2. Ontwerp voor optimalisatie van de transmissie-efficiëntie
Nauwkeurige ingrijping van worm en tandwiel: uiterst nauwkeurige slijptechnologie wordt gebruikt om een nauwe ingrijping tussen de worm en het wormwiel te garanderen, wrijvingsverlies te verminderen en de transmissie-efficiëntie te verbeteren (meestal tot 90% of meer).
Ontwerp met lage speling: optimaliseer de afstemming van tandwielparen, verminder de retourspeling en is geschikt voor automatiseringsapparatuur met hoge precisie positioneringsvereisten.
Smeertechnologie: hoogwaardige vet- of oliebadsmering wordt gebruikt om de stijging van de bedrijfstemperatuur te verminderen en de levensduur te verlengen.
3. Zelfsluitende eigenschappen en hun toepassingen
Eenrichtingszelfremmende functie: het speciale helixhoekontwerp van de worm en het tandwiel zorgt ervoor dat de worm het wormwiel kan aandrijven, maar het wormwiel kan de worm niet omgekeerd aandrijven, wat geschikt is voor anti-omkeerscenario's (zoals liften, transportbanden, enz.).
Veilig en betrouwbaar: bij stroomuitval of nooduitschakeling kan de zelfvergrendelende functie voorkomen dat de last naar beneden glijdt en de veiligheid van de apparatuur verbeteren.
Toepasselijke industrieën: voedselverpakkingsmachines, geautomatiseerde assemblagelijnen, glasproductielijnen, enz., waar nauwkeurige positionering tegen terugtrekken vereist is.
4. Concurrentievermogen van de industrie
Als een aangepaste NRV-VS-F1 wormwielsnelheidsreductiemiddelfabrikant en China NRV-VS-F1 wormwielsnelheidsreductiemiddelleverancier, worden de producten van Hangzhou Yinhang Reduction Gears Co., Ltd. algemeen erkend in binnenlandse en buitenlandse markten vanwege hun voordelen zoals lichtgewicht, corrosieweerstand en laag geluidsniveau. Ze zijn vooral geschikt voor industrieën met hoge hygiëne-eisen, zoals voedselkwaliteit en medische kwaliteit.
Typische toepassings- en selectiegids van NRV-VS-F1-serie wormwielreductoren in industriële automatisering
Hangzhou Yinhang Reduction Gears Co., Ltd. is gevestigd in het industriële en commerciële centrum van China, dicht bij de Shanghai-Hangzhou-Ningbo Expressway en de internationale luchthaven Xiaoshan, met een superieure geografische ligging, technische middelen en culturele omgeving. De producten van het bedrijf worden door het hele land goed verkocht en geëxporteerd naar Europa, Amerika, het Midden-Oosten, Zuid-Azië en Australië. Na jaren van gestage ontwikkeling is het uitgegroeid tot een ruggengraatonderneming in Hangzhou's "Hometown of Reducers", gespecialiseerd in de op maat gemaakte productie en levering van NRV-VS-F1 wormwielreductoren.
Deze serie producten maakt gebruik van hoogwaardige aluminium legeringsschalen, met de voordelen van mooi, lichtgewicht en nooit roestend. Het wordt veel gebruikt in de lichte industrie, chemische industrie, voedingsmiddelen, verpakkingen, glasmachines, keramiek, farmaceutische producten en andere industrieën, evenals in verschillende productieautomatiseringslijnen, transportlijnen, assemblagelijnen, enz. die snelheidsregeling vereisen, en wordt goed ontvangen door klanten.
1. Typische toepassingen van NRV-VS-F1 wormwielreductor
Machines voor het verpakken van voedsel
Toepasbaar op vulmachines, sluitmachines, etiketteermachines, enz. De behuizing van aluminiumlegering voldoet aan de hygiëne-eisen van voedselkwaliteit, is corrosiebestendig en gemakkelijk schoon te maken.
Geautomatiseerde productielijn
Zorg voor een stabiele snelheidsregeling in assemblagelijnen, transportbanden en sorteersystemen om een nauwkeurige transmissie en een geluidsarme werking te garanderen.
Glazen en keramische apparatuur
De zelfremmende eigenschappen van het wormwiel, dat wordt gebruikt in precisiemachines zoals snijden en kantenslijpen, voorkomen het omkeren van de belasting en verbeteren de veiligheid.
Farmaceutische en chemische apparatuur
Corrosiebestendige materialen zijn geschikt voor vochtige of chemische omgevingen, zoals mixers, vulapparatuur, enz.
Licht logistiek systeem
Zorg voor een efficiënte krachtoverbrenging in sorteermachines en hefplatforms, en het lichtgewicht ontwerp vermindert de belasting van de apparatuur.
2. Sleutelfactoren voor selectie
Belasting- en koppelvereisten
Selecteer het juiste model op basis van het koppel (N·m) dat vereist is voor de apparatuur om overbelasting of stroomverspilling te voorkomen.
Reductieverhoudingsbereik
De NRV-VS-F1-serie biedt een verscheidenheid aan reductieverhoudingen (zoals 5:1 tot 100:1), die moeten passen bij het motortoerental en de uitgangsvereisten.
Installatiemethode
Steunflens (NRV) of verticale (NRV-VS) installatie voor aanpassing aan verschillende ruimte-indelingen.
Aanpassingsvermogen aan het milieu
De behuizing van aluminiumlegering is geschikt voor vochtige en stoffige omgevingen en het beschermingsniveau (zoals IP65) kan worden aangepast voor speciale werkomstandigheden.
Energie-efficiëntie en onderhoud
De efficiëntie van de wormwieloverbrenging is ongeveer 70% ~ 90%, en regelmatige smering is vereist voor langdurig gebruik (vet van voedingskwaliteit wordt aanbevolen).
3. Maatwerkvoordelen van Hangzhou Yinhang
Flexibel ontwerp: ondersteunt aanpassing van niet-standaard asdiameters en flensafmetingen om te voldoen aan de integratiebehoeften van speciale apparatuur.
Wereldwijde certificering: voldoet aan de ISO 9001-normen en sommige modellen zijn geslaagd voor de CE-certificering om exportconformiteit te garanderen.
Snelle reactie: vertrouwend op de toeleveringsketen van de Yangtze River Delta, die one-stop-service biedt, van selectie tot after-sales.
