In de wereld van mechanische krachtoverbrenging bieden weinig apparaten dezelfde combinatie van eenvoud, compactheid en koppelvermenigvuldiging als een snelheidsreductiemiddel voor wormwiel . Of u nu een technische student, een onderhoudstechnicus of een hobbyist bent die uw eerste geautomatiseerde machine bouwt: als u dit essentiële onderdeel begrijpt, kunt u betere ontwerp- en aanschafbeslissingen nemen.

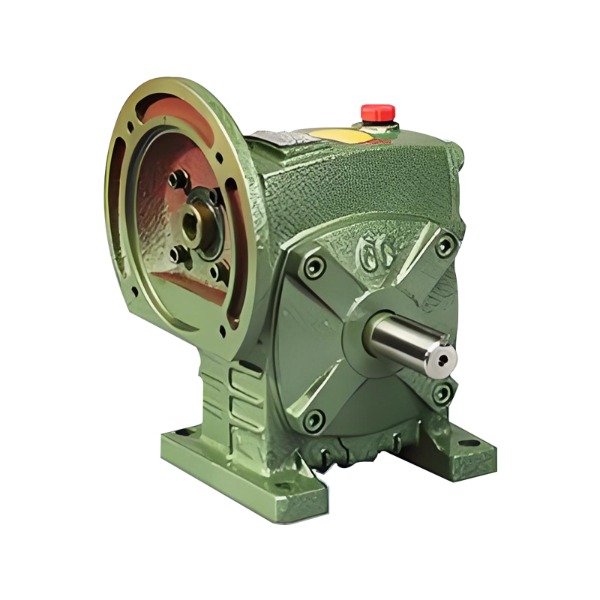

Een snelheidsreductiemiddel met wormwiel is een mechanisch apparaat dat de rotatiesnelheid verlaagt en het koppel verhoogt. Het bestaat uit twee hoofdelementen: een worm (die eruit ziet als een schroef) en een wormwiel (een tandwiel met spiraalvormige tanden). De worm is de drijvende component; het wormwiel is het aangedreven onderdeel.
In tegenstelling tot conventionele tandwieltreinen waarbij de assen evenwijdig zijn, brengt een snelheidsreductiemiddel met wormwiel doorgaans beweging over tussen loodrechte, niet-kruisende assen. Deze haakse configuratie bespaart ruimte en maakt compacte machineontwerpen mogelijk.
Het werkingsprincipe is bedrieglijk eenvoudig. Terwijl de worm draait, drukken de spiraalvormige draden tegen de tanden van het wormwiel. Omdat de draad van de worm in wezen een continu, hellend vlak is dat om een cilinder is gewikkeld, beweegt elke volledige rotatie van de worm het wormwiel slechts één tand (of een fractie van een tand) vooruit.
Deze geometrie zorgt in één stap voor een hoge reductieverhouding. Als de worm bijvoorbeeld een enkele start heeft (één doorlopende draad), beweegt een volledige draai van de worm het wormwiel met één tand. Als het wiel 50 tanden heeft, draait de uitgaande as met 1/50ste van de ingaande snelheid.
Belangrijkste mechanische gedragingen:
Belangrijk: Niet alle wormaandrijvingen zijn zelfremmend. De zelfremmende toestand is afhankelijk van de inloophoek en de wrijvingscoëfficiënt. Een vuistregel: een inloophoek van minder dan ongeveer 5-6 graden zorgt over het algemeen voor zelfremmend gedrag.
Het begrijpen van de onderdelen helpt bij het oplossen van problemen en het selecteren. Hieronder vindt u een eenvoudig overzicht:
| Onderdeel | Functie |
|---|---|
| Worm (invoer) | Een gehard stalen as met spiraalvormige schroefdraden; wordt aangesloten op de motor. |
| Wormwiel (uitvoer) | Een bronzen of koperen tandwiel dat in de worm past; verlaagt de snelheid en verhoogt het koppel. |
| Huisvesting | Omsluit de tandwielset, houdt smeermiddel vast en handhaaft de uitlijning van de as. |
| Lagers | Ondersteun de ingaande en uitgaande assen, waardoor wrijving en slijtage worden verminderd. |
| Afdichtingen en pakkingen | Voorkom lekkage van smeermiddel en houd verontreinigingen buiten. |
| Smeersysteem | Meestal oliebad of geforceerde circulatie; essentieel voor warmteafvoer. |
De materiaalkeuze is bewust: de worm is gemaakt van hard staal, terwijl het wiel zachter brons is. Deze ongelijke materiaalcombinatie vermindert het invreten en zorgt ervoor dat het zachtere wiel zich enigszins aanpast aan de worm, waardoor het contactoppervlak en de verdeling van de belasting worden verbeterd.
Een van de bepalende kenmerken van een snelheidsreductiemiddel met wormwiel is het vermogen om hoge reductieverhoudingen te bereiken in een compacte ruimte. Eentrapsunits bieden gewoonlijk verhoudingen van 5:1 tot 100:1. Tweetrapseenheden kunnen groter zijn dan 1000:1.
Deze hoge reductie brengt echter een wisselwerking met zich mee: efficiëntie. Omdat de worm tegen het wiel glijdt in plaats van te rollen, zijn de wrijvingsverliezen aanzienlijk. Typische efficiëntiebereiken zijn:
Ter vergelijking: een tandwielreductiemiddel met een vergelijkbare verhouding zou een efficiëntie van 95% kunnen bereiken, maar het zal niet zelfremmend of dezelfde compacte haakse lay-out bieden.
Ingenieurs en ontwerpers kiezen voor snelheidsreductoren met wormwielen vanwege verschillende tastbare voordelen:
Hoge reductie in één stap
Andere tandwieltypen hebben vaak twee of drie trappen nodig om de reductie van één wormtrap te evenaren. Dit vermindert het aantal onderdelen, de montagetijd en de totale omvang van de apparatuur.
Rechthoekige krachtoverbrenging
Wanneer een motor loodrecht op de aangedreven as moet worden gemonteerd, lost een snelheidsreductiemiddel met wormwiel het lay-outprobleem op zonder extra kegeltandwielen of complexe beugels.
Zelfsluitend vermogen
Bij heftoepassingen (bijvoorbeeld liften, vijzels, hellingen van transportbanden) voorkomt de zelfvergrendelende functie de omgekeerde rotatie wanneer de stroom wordt uitgeschakeld. Deze fungeert als een mechanische rem, wat de veiligheid vergroot.
Stille en soepele werking
De continue glijdende inschakeling produceert minder trillingen en geluid in vergelijking met sommige andere versnellingstypen, vooral bij gematigde snelheden.
Tolerantie voor overbelasting
Kleine verkeerde uitlijningen of kortstondige overbelastingen worden beter getolereerd omdat het materiaal van het wormwiel (brons) elastisch kan vervormen zonder bros falen.
Geen enkele technologie is perfect. Een snelheidsreductiemiddel met wormwiel heeft verschillende beperkingen waarmee rekening moet worden gehouden in het systeemontwerp.
Lagere efficiëntie
Zoals gezegd vermindert wrijving de efficiëntie, vooral bij hogere verhoudingen. Dit betekent dat er meer energie verloren gaat in de vorm van warmte, waarvoor mogelijk extra koeling nodig is bij toepassingen met continu gebruik.
Warmteopwekking
Overmatige hitte tast het smeermiddel aan en kan afdichtingen beschadigen of thermische uitzetting van componenten veroorzaken. Ingenieurs moeten thermische vermogenslimieten berekenen, niet alleen mechanische koppellimieten.
Beperkte invoersnelheid
Hoge invoersnelheden (boven 3000–4000 tpm) kunnen leiden tot oververhitting en snelle slijtage. Wormreductoren zijn het meest geschikt voor gematigde ingangssnelheden van AC-motoren, servomotoren of hydraulische motoren.
Speling
Hoewel wormaandrijvingen kunnen worden vervaardigd met een lage speling (precisiekwaliteiten), hebben standaard commerciële eenheden een hogere speling dan hoogwaardige rechte of planetaire tandwielkasten. Dit is van belang voor nauwkeurige positioneringstoepassingen zoals CNC-draaitafels.
In veel alledaagse en industriële machines kom je wormwiel-snelheidsreductoren tegen. Hieronder vindt u veelvoorkomende voorbeelden, gegroepeerd op functie.
| Toepassingsgebied | Typisch gebruiksscenario |
|---|---|
| Materiaalbehandeling | Transportbandaandrijvingen, palletiseermachines, heftafels |
| Automobiel | Elektrische ramen, stoelverstelling, stuursystemen |
| Industriële machines | Mengers, roerwerken, indexeertafels, verpakkingsapparatuur |
| Hijsapparatuur | Takels, lieren, krikken, schaarhoogwerkers |
| Landbouw | Graanvijzels, voermengwagens, irrigatiesystemen |
| Poorten en barrières | Slagbomen, schuifpoorten, slagbomen |
In elk van deze voorbeelden is de belangrijkste vereiste gewoonlijk een hoog koppel bij lage snelheid, soms met een zelfremmende vereiste of ruimtebeperkingen.
Bij het kiezen van de juiste eenheid voor uw machine gaat het om meer dan alleen verhouding en koppel. Volg deze logische volgorde:
Stap 1 – Definieer input- en outputvereisten
Stap 2 – Bepaal de servicefactor
Gebaseerd op het type belasting (uniform, matige schok, zware schok) en dagelijkse bedrijfsuren. Vermenigvuldig het vereiste koppel met de servicefactor om het ontwerpkoppel te verkrijgen.
Stap 3 – Controleer de verhouding
Verdeel de invoersnelheid door de uitvoersnelheid. Selecteer de dichtstbijzijnde beschikbare standaardverhouding.
Stap 4 – Controleer de thermische capaciteit
Zorg ervoor dat het verloopstuk warmte kan afvoeren zonder de toegestane temperatuurstijging te overschrijden. Als dit niet het geval is, overweeg dan een grotere eenheid, externe koeling of geforceerde smering.
Stap 5 – Bevestig de montagerichting
Wormreductiemiddelen zijn vaak tot een bepaald niveau met olie gevuld. Voor montage ondersteboven of in een afwijkende hoek kunnen speciale aanpassingen aan de smering nodig zijn.
Stap 6 – Controleer de zelfvergrendelingsvereiste
Als het voorkomen van achteruitrijden van cruciaal belang is, bevestig dan bij de fabrikant dat de geselecteerde hellingshoek en wrijvingscondities zorgen voor zelfblokkering onder uw belasting en bedrijfstemperatuur.
Een goede smering is de allerbelangrijkste factor voor de levensduur van een snelheidsreductiemiddel met wormwiel. Het glijdende contact genereert hitte en schuifspanning waar gewone tandwieloliën mogelijk niet tegen bestand zijn.
Keuzegids voor smeermiddelen:
Onderhoudscontrolelijst:
Tekenen van problemen zijn onder meer: overmatige hitte van de behuizing (boven 200 °F / 93 °C), verhoogde trillingen of een donkere, verbrande geur van het smeermiddel.
Vraag 1: Is een snelheidsreductiemiddel met wormwiel omkeerbaar?
EEN: Normaal gesproken niet. De meeste standaardunits kunnen vanwege de zelfvergrendeling niet achteruit worden aangedreven. Speciale ontwerpen met lage wrijving (bijvoorbeeld met rollagers op de worm) kunnen omkeerbaar zijn, maar komen minder vaak voor.
Vraag 2: Waarom zijn wormwielen van brons?
A: Brons heeft uitstekende anti-vreteigenschappen tegen gehard staal, plus goede vervormbaarheid en corrosieweerstand. Aluminiumbrons of fosforbrons zijn typische keuzes.
Vraag 3: Kan ik een snelheidsreductiemiddel met wormwiel gebruiken voor continu gebruik?
A: Ja, maar u moet de thermische beoordeling berekenen. Kies voor 24/7 gebruik een grotere framegrootte dan de puur mechanische koppelberekening suggereert, of voeg geforceerde koeling toe.
Vraag 4: Wat is het verschil tussen een wormreductiemiddel en een planetair reductiemiddel?
A: Een planetair verloopstuk biedt een hoger rendement en minder speling, maar is niet zelfremmend en is over het algemeen duurder bij hoge reductieverhoudingen. Een wormreductiemiddel is eenvoudiger, zelfremmend en compacter voor haakse toepassingen.
Een snelheidsreductiemiddel met wormwiel is een robuuste, compacte en veelzijdige oplossing om de snelheid te verlagen en tegelijkertijd het koppel te vergroten, vooral als u een rechthoekige indeling of passieve terugloopbeveiliging nodig heeft. Hoewel de efficiëntie lager is dan die van sommige andere typen tandwielen, maken de voordelen van een hoge eentrapsreductie, een stille werking en de inherente zelfremmende werking het onmisbaar in industrieën variërend van materiaalbehandeling tot autosystemen.
Concentreer u bij het selecteren van een eenheid op drie kritische factoren: reductieverhouding, thermische capaciteit en type smering. Met de juiste selectie en onderhoud zal een kwaliteitsreductiemiddel met wormwiel jarenlang betrouwbare service bieden.
